Črte in motnje pri predvajanju Hi8 kaset: zakaj tracking kontrola ne pomaga
Maria C
· Maria C, EachMoment
Črte in motnje pri predvajanju Hi8 kaset skoraj nikoli niso zapisane na traku; nastanejo v predvajalni verigi zaradi umazanih ali obrabljenih glav, utrujene mehanike kamere in časovnega trepetanja brez uporabe TBC enote. Hi8 (Sony, 1989) in Video8 (1985) nimata klasične tracking kontrole kot VHS. Sistem ATF (samodejno sledenje s pilotnimi signali, zapisanimi v vsako sled) sam krmili servo pogona traku (capstan). Zato gumb ali meni "tracking" na kameri ne more popraviti črt. Zanesljivo pomaga servisiran Hi8 predvajalnik in profesionalni korektor časovne baze (TBC).
Ključno na kratko
- Večina 8 mm kamer nima ročne tracking kontrole, ker sledenje samodejno vodi sistem ATF; nekateri namizni predvajalniki imajo le fino nastavitev ATF.
- Vodoravne črte pomenijo napako pri predvajanju, bele izpadle točke (dropouts) pa poškodbo traku.
- Naš preizkus 12 Hi8 kaset je pokazal mediano 19 vidnih izpadov in tresljajev na minuto pri uporabi kamere in USB zajemalnika v primerjavi z 2 na minuto preko Sony EVO-9650 in DPS Reality TBC.
- Efektivna ločljivost znaša približno 268 TVL vodoravne ločljivosti pri domači presnemavi in približno 392 TVL v našem laboratoriju.
- Uspešno smo digitalizirali 89 % kaset družine 8 mm, ki so prispele s pripisom "ne predvaja / kamera ne dela". Cena digitalizacije se začne pri 14,99 € na kaseto.
Zakaj Hi8 nima tracking kontrole (in kaj dela ATF)
Pri standardnem VHS sistemu se uporablja posebna kontrolna sled (control track) na robu traku, ročni tracking pa prilagaja fazni zamik servo motorja. Glave same se ne premikajo. Pri sistemu 8 mm kontrolne sledi ni. Namesto tega so pod video signalom v vsako poševno sled zapisane štiri različne pilotne frekvence. Glave na bobnu med branjem zaznavajo presluh iz sosednjih sledi, servo motor capstan (za pogon traku) pa nato samodejno popravlja hitrost in fazo, da glava ostane točno na sredini sledi. Ta sistem se imenuje ATF (Automatic Track Finding).

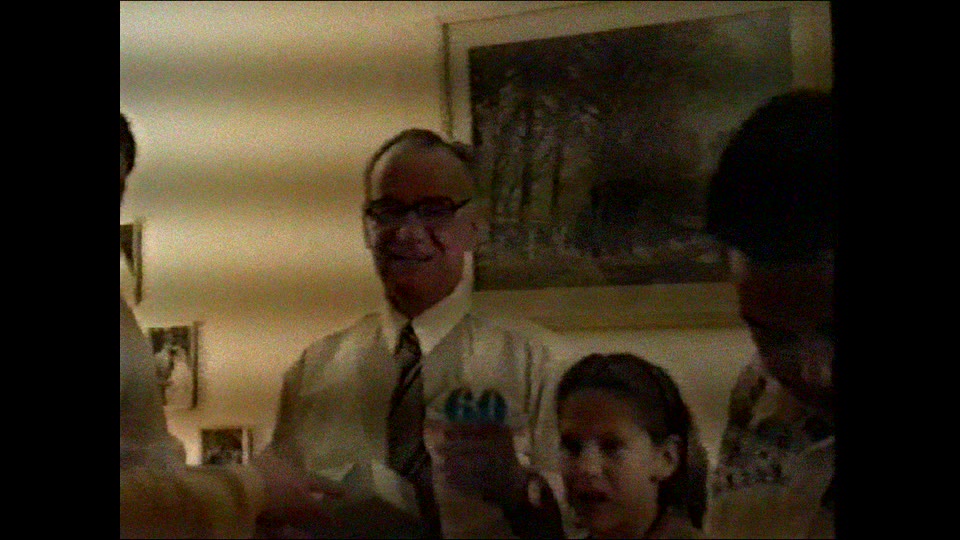

Kadar ATF sistem ne more zakleniti signala – najpogosteje zaradi umazanih glav, obrabljenega traku ali traku, posnetega na drugi kameri z nekoliko drugačno geometrijo sledi – se na zaslonu pojavijo vodoravne črte. Ker proces poteka samodejno, gumb ne pomaga. Črte in motnje pri predvajanju Hi8 kaset so neposredna posledica te izgube sledenja. Večina Hi8 kamer sploh nima nobenega nadzora sledenja. Tisti redki predvajalniki, ki imajo funkcijo za fino nastavitev v uporabniških menijih, lahko sistemu ATF dajo le blag popravek. Če ATF ne bere pilotnih signalov, Hi8 motnje ostanejo prisotne.
Kaj kažejo črte: diagnoza po simptomu
| Simptom | Verjeten vzrok | Ali je na traku? | Kaj pomaga |
|---|---|---|---|
| Bele kratke črtice, ki naključno utripnejo (dropouts) | izguba magnetnega delca, odrgnina, plesen | Da | dropout kompenzacija, čiščenje traku; nekaj ostane |
| Pas šuma, ki stoji ali počasi potuje čez sliko | ATF ne zaklene: umazane glave, obraba, drugačna geometrija sledi | Ne | čiste glave, servisiran predvajalnik |
| Zgornji/spodnji rob se trga ali "maha" (flagging) | časovno trepetanje, napetost traku | Ne | TBC |
| Vsa slika se trese ali vrstice niso poravnane | časovna baza, utrujena mehanika | Ne | TBC + predvajalnik |
| Slika se izmenično prikaže in izgine v bloke/modro | izguba sinhronizacije, kamera izklopi zaradi DEW ali napake | Ne | preverite na drugem predvajalniku |
| Mavrični / barvni utripi | kroma ločena slabo prek kompozitnega izhoda | Ne | S-Video izhod |
Kaj lahko varno preverite doma
- Preizkusite delovanje na odpadni oziroma nepomembni kaseti, preden vstavite dragocen posnetek.
- Pustite kamero in kaseto, da se aklimatizirata 1 do 2 uri, če sta prispeli iz hladnega prostora. S tem preprečite kondenzacijo in napako DEW.
- Uporabite S-Video izhod namesto kompozitnega (rumeni kabel), če ga vaša kamera ima. S tem boste ločili barvni in svetlostni signal ter izboljšali sliko.
- Opravite največ en prehod s čistilno kaseto, strogo po njenih navodilih. Suhi čistilni trakovi so abrazivni in poškodujejo video glave ob pretirani uporabi.
- Preizkusite drugo kamero ali predvajalnik. Če se vodoravne črte pojavljajo na točno istem mestu, je težava na traku. Če se lokacija črt spremeni, je težava v predvajalni verigi.
- trak se guba ali zatika v mehanizmu,
- vidite bele ali sive lise na robu traku (plesen),
- kamera trak "poje" ali ga ne navija nazaj,
- slišite neobičajno škripanje iz mehanizma.
Vsak nadaljnji poskus predvajanja lahko trak fizično strga ali nepovratno uniči zapis.
Zakaj USB zajemalnik in kamera ne zadostujeta
Potrošniška veriga zajema nima korektorja časovne baze (TBC) in pretvarja signal v 8-bitni 4:2:0 MPEG format. Zajemalne naprave v nižjem cenovnem razredu ob nestabilnem časovnem signalu pogosto izpustijo ali podvojijo posamezne sličice. Motnje pri predvajanju se tako trajno zapišejo v digitalno datoteko. Kar 71 % naročil 8 mm formatov prejmemo od strank, ki nimajo delujoče predvajalne naprave, saj je njihova kamera mrtva ali izgubljena.
Kako odpravimo črte v laboratoriju
Postopek v našem laboratoriju strogo sledi tehničnim standardom za doseganje maksimalne kakovosti slike:
- Fizični pregled in čiščenje traku. Identificiramo plesen, gube, spoje in točen format (Video8, Hi8 ali Digital8). Stranke napačno označijo format pri 22 % 8 mm kaset.

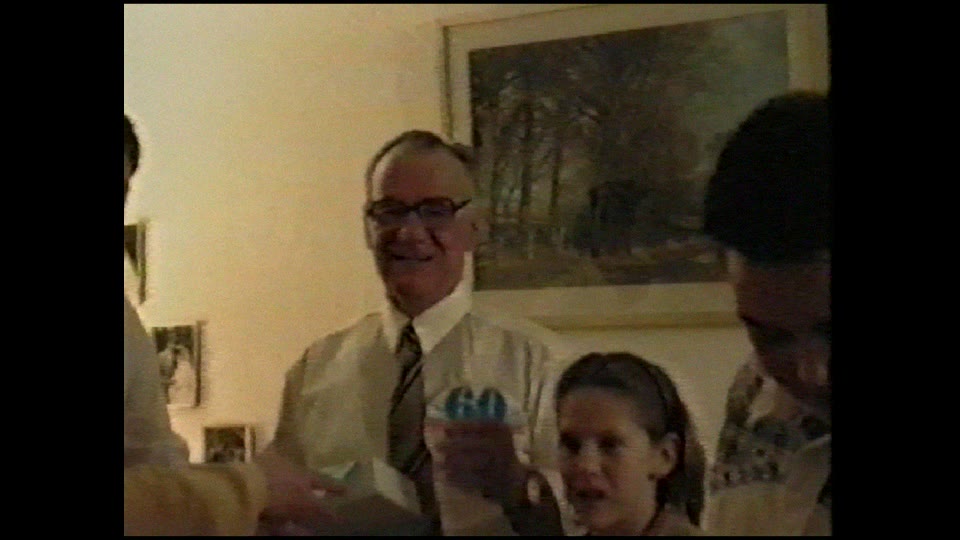

- Predvajanje poteka na redno servisiranih profesionalnih montažnih predvajalnikih Sony EVO-9650 z uporabo S-Video povezave, ki zagotavlja najčistejši prenos.
- Signal stabilizira zunanji korektor časovne baze DPS Reality TBC, ki vključuje tudi strojno kompenzacijo izpadov (dropout compensation).
- Zajem izvajamo z namenskimi karticami Blackmagic DeckLink v 10-bitnem 4:2:2 zapisu.
Fizičnih izpadov (dropouts) na traku, ki nastanejo zaradi odpadanja magnetnih delcev s traku, strojno ni mogoče povsem odstraniti – po celotni verigi ostane mediana 2 vidnih motenj na minuto, večinoma prav takšnih izpadov.
Sony EVO-9650
Profesionalni Hi8 / Video8 predvajalnik z izhodom S-Video
Predvajanje
- Bere Hi8 in Video8 s servisirano mehaniko
- S-Video: ločena svetilnost in barva
- Mediana ~392 vrstic na našem testu, proti ~268 s kamere
DPS Reality TBC
Zunanji korektor časovne baze
Pri vsakem prenosu
- Popravi časovno trepetanje, ki povzroča tresenje in trganje
- Kartici za zajem da stabilen signal
- Korak, ki ga poceni storitve preskočijo
Blackmagic DeckLink 10-bit
Kartica za zajem 4:2:2
Zajem
- 10-bit 4:2:2 namesto 8-bit 4:2:0
- Ohrani barvo in detajle v senci
- Brez sprotnega MPEG stiskanja
Hi8 kamera + USB zajemalnik
Pot naredi sam
Poceni pot
- Glave in valji, stari 30 let
- Brez TBC: vsaka črta konča v datoteki
- Test: mediana 19 izpadov na minuto
Pregled in čiščenje traku
Pred predvajanjem
Za vsako kaseto
- Preverjanje plesni, gub in spojev
- Čiščenje poti traku
- Prepoznavanje Video8 / Hi8 / Digital8
Škatla spominov
Kako kasete pridejo v laboratorij in nazaj domov
Vključeno
- Vnaprej plačana in zavarovana dostava v obe smeri
- Sledenje s QR kodo v vsaki fazi
- Naročite na spletu, zapakirajte, pošljite
Cena in kako poslati kasete
Cena za storitev znaša od 14,99 € na kaseto (formati Hi8, Video8 in Digital8 se obračunajo po enaki ceni). Ponujamo količinske popuste do 33 %, stranke pa prejmejo dodatnih 10 % popusta, če je Škatla spominov vrnjena v 21 dneh. Kasete pošljete v Škatli spominov, ki vključuje predplačano in zavarovano pošiljanje v obe smeri ter QR sledenje.
Preverite naše storitve na povezavi za digitalizacija Hi8 kaset ali preberite več o postopku za prenos Digital8 kaset. Za tehnične podrobnosti o razvoju formatov obiščite prispevek o razlike med Video8 in Hi8, delovanje TBC sistemov in primerjavo z ročnim sledenjem pa podrobneje pojasnjuje članek o tem, kako proge in šum na VHS rešujemo profesionalno.
Pogosta vprašanja
Ali tracking na Hi8 kameri popravi črte?
Ne. Hi8 format uporablja sistem ATF (Automatic Track Finding), ki samodejno uravnava sledenje brez ročnega posega. Če se pojavijo vodoravne črte, to pomeni, da sistem ATF ne deluje pravilno zaradi umazanih glav, obrabe mehanike ali napake na traku.
Ali so črte trajno na kaseti?
Večina črt in pasov šuma nastane v predvajalniku in niso zapisane na traku. Edine napake, ki so trajno na traku, so izpadi (dropouts) v obliki belih utripajočih pik, ki so posledica fizične izgube magnetnega zapisa.
Ali lahko Hi8 predvajam na VHS videorekorderju?
Ne. 8 mm trak je fizično ožji od 12,7 mm VHS traku, kaseta je manjša, zapis pa zahteva drug boben in drug sistem sledenja. Hi8 predvajate s Hi8 kamero ali predvajalnikom oziroma z Digital8 modelom, ki podpira analogno predvajanje. Video8 naprave Hi8 posnetkov ne berejo.
Kaj je TBC?
TBC ali korektor časovne baze (Time Base Corrector) je profesionalna naprava, ki analizira in popravlja časovne napake video signala. Odpravlja trepetanje slike, trganje robov in stabilizira pretok sličic med digitalizacijo.
Kaj če kamera ne dela več?
To ni težava. Pri digitalizaciji v laboratoriju uporabljamo lastne, profesionalno vzdrževane namizne predvajalnike Sony EVO-9650, ki zagotavljajo bistveno boljšo kakovost in stabilnost predvajanja kot povprečna domača kamera.
Koliko stane digitalizacija Hi8 kasete?
Osnovna cena digitalizacije stane 14,99 € na kaseto. Cena vključuje pregled traku, predvajanje na profesionalnem predvajalniku s TBC in digitalno datoteko. Kasete pošljete v Škatli spominov. Za večja naročila veljajo količinski popusti do 33 %, za vse pa dodatnih 10 %, če Škatlo spominov vrnete v 21 dneh. Podrobnosti so na strani Hi8 digitalizacija s ceno.
